撫順KYN28A-12鎧裝移開式交流金屬封裝開關設備

詳細介紹

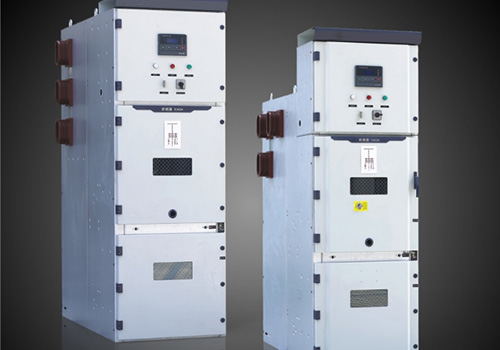

KYN28A-12鎧裝移開式交流金屬封裝開關設備

KYN28A-12鎧裝移開式交流金屬封裝開關設備適用于三相交流50Hz、12kV的戶內配電系統。作為接受和分配網絡電能之用，并對電路實行控制、保護和監測等功能。

結構說明：

開關柜按GB3906和DL/T404、IEC62271-200標準而設計。整體由柜體和可抽出部件(手車)組成，柜體結構均采用敷鋁鋅板或鍍鋅板用螺栓聯接組裝而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所

有金屬構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm的接地母線。

主要特點：

1、柜體結構采用組裝式，斷路器采用手車落地式。

2、可選配：國產設計的真空斷路器VS1(ZN63A)、VSm（ZM63M）及VD4(ZN64),VEP、3AH2 同類斷路器具有互換性；

3、手車車架中裝有絲杠螺母推進機構、超越離合器，可輕松移動手車，并能防止誤操作而損壞推進機構；

4、接地開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”聯鎖功能；

5、所有的操作均可在柜門關閉狀態下進行，保障操作人員的安全。

6、電纜室空間充裕，可連接多根電纜，并可架空出線。

7、外殼防護等級為IP3X，手車室門打開及各隔室間防護等級為IP2x)。

8、材質可選用鍍鋅板或敷鋁鋅板制作。

所屬分類：撫順KYN28A-12（Z）戶內鎧裝移開式交流金屬封閉開關設備
