箱式變電站是一種能深入負荷中心作為受電和配電的新型成套設備。它的應用在我國剛剛開始，它適應電力系統輸變電設備向無油化、小型化、低損耗、低噪音、成套化、無污染、免維護的方向發展，它以其占地少、安裝迅速方便、運行可靠、移動方便、投資少等優點，越來越受到用戶的信任和肯定，正獲廣泛的應用。

沈陽箱式變電站的結構性能

箱式變電站是由高壓開關設備、變壓器、低壓開關設備和功率補償裝置等組成在一個或幾個箱體內構成緊湊型的變配電成套裝置。它主要用于取代傳統土建型變電站，實現變配電功能。目前，它主要用于3-35KV配電系統用戶。高壓線路進入箱式變電站，經過高壓開關后，由變壓器變?yōu)榈蛪?，再?jīng)低壓主開關和支路開關到最終用電設備。箱變的規格較多，具體可歸類為：

1）從接線方案分：可分為單端回路、雙端回路、環網回路三種方案。

2）按使用條件分：可分為戶內和戶外兩種形式。

3）按結構分：可分為一體式和分體式。一體式主要用于戶外，分體式主要用于戶內。

4）從外殼上分：可分為鋼板外殼、復合板外殼、鋁合金外殼等。

箱式變電站的特點

箱式變電站為組合型成套產品，它與常規式設備相比有以下特點：

1）結構緊湊，投資省，占地少。由于箱變是將配電裝置的幾大部分布置于封閉的箱體內，通過優化設計，合理組合，各部件之間的絕緣距離大大減少。壓縮了占地面積和占地空間。箱變占地約6-10M2，可直接放置在綠化帶上。有關設計資料表明，與傳統土建型變電站相比，采用箱變可減少占地約80%，并省去征地及建房費用約60%。

2）安裝方便，建造快速。箱變的主要組件和二次配線均在制造廠組裝，并經調試和出廠試驗合格后運到現場，安裝時只需將其吊放在土建基座上加以固定，一天內即可裝好投入運行，安裝大大簡化，工作量大大減少，加快了施工進度，縮短了安裝工期，節省了施工費用，具有顯著的經濟價值。

3）較高的可靠性和安全性。一般常規式變電站的電氣設備，由于長期處于戶外，其絕緣和導體易因受大氣的污染而劣化。而箱變由于結構設計的特點，導體、內部絕緣、接觸部分等完全封閉在箱體內，外殼的防護等級一般可以做到IP2X和IP3X或者更高，不易受外界污染影響，不易因風塵、雨淋、鹽害、霧害、動物及外力所造成的損害和事故，可靠性較高。箱變沒有裸露帶電導體暴露于箱外，不會引起外物短路和觸電危險。

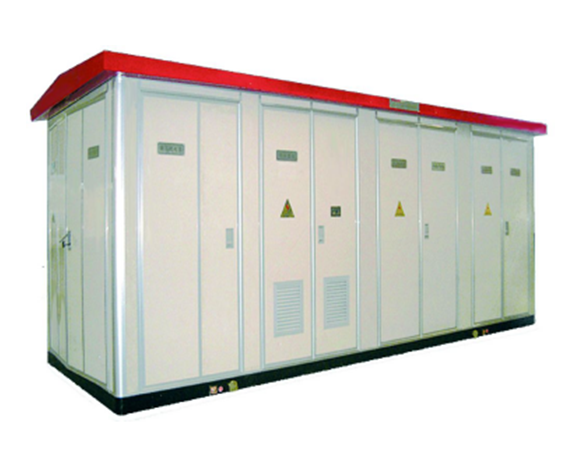

沈陽箱式變電站
